Lumeny a Luxy, svítivost, světelný tok..






 1. Úvod

2. Jaké jaké jsou jednotky svítivosti, rozdíl mezi lumeny a luxy

3. Shrnutí








1. Úvod



- Každý zdroj světla svítí v různých směrech. Například svíčka svítí do všech směrů, klasická halogenová/vláknová žárovka svítí kolem dokola ale ne vpřed, LED čip pouze směrem vpřed v různých úhlech. S tím souvisí, že pro vhodné měření je potřeba volit i vhodné nástroje a veličiny

- Některé vysvětlení v článku jsou zjednodušené, ale pro běžné potřeby naprosto dostačující
(viz například 1 kandela = dřívější definice byla prostě svítivost svíčky, ale to nebylo přesné.. Nyní je přesná definice: 1 kandela je definována jako světelná intenzita v daném směru pocházející ze zdroje emitujícího monochromatické záření o frekvenci 540.1012 Hz a jehož zářivost v tomto směru je 1/683 wattu na steradián (W/sr).. )

- Nejsem žádný fyzik, ale vycházím z vlastních dlouhodobých poznatků, wikipedie, internetů a několika bakalářských a diplomových prací

- Článek je se zaměřením na auto LED (například H7)










2. Jaké jsou jednotky 'svítivosti'?



 KANDELA

(zkratka cd) je jednotkou svítivosti

1 kandela = svítivost svíčky

Vyjadřuje, kolik světla vyzařuje zdroj v určitém úhlu celkově (oproti Luxu neudává, kolik světla dopadá na povrch v určité vzdálenosti od zdroje světla)



 LUMEN

(zkratka lm), je jednotkou světelného toku

Počet lumenů udává kolik světla vyzařuje zdroj celkově a ve všech směrech (za 1 sekundu), tento údaj obvykle uvádí výrobci LED autožárovek

Lumeny neudávají světelný výkon jen určitým směrem nebo v určitém úhlu. To znamená, že zdroj světla s největším počtem lumenů nemusí silnici před vozidlem osvětlovat nejvíce. Na toto jsou Luxy, viz níže

Lumeny lze měřit pouze laboratorně, speciálními přístroji (například zde) a nelze je měřit v 'domácích podmínkách'

lumen meter 2



Příklad srovnání světelného toku v lumenech a k tomu potřebného příkonu ve wattech:

halogen
úsporka
LED
450lm 29W 9W 6W
800lm 43W 14W 10W
1.100lm 53W 19W 14W
1.600lm 72W 23W 20W
- měrný výkon (lm/W) je vztah mezi světelným tokem a elektrickým příkonem
- uvedené hodnoty jsou orientační



 LUX

(zkratka lx) je jednotkou intenzity osvětlení

Luxy udávají kolik světelného toku dopadající na určitou plochu na určitou vzdálenost

Luxy tedy neuvádí celkový světelný výkon zdroje světla
1 lux je světelný tok vyzařovaný do prostorového úhlu 1 steradiánu (tvar kuželu, na vzdálenost 1 metru tvoří plochu 1m²) zdrojem světla, jehož svítivost je 1 kandela
1 lux je osvětlení způsobené světelným tokem 1 lumenu (plocha je osvětlována zdrojem 1cd ze vzdálenosti 1m) dopadajícím na plochu jednoho metru čtverečního ze vzdálenosti 1 metr

Množství luxů se obvykle měří na vzdálenost 10 metrů

Hodnota měření luxů je přímo závislá na tom, jak daleko od zdroje světla měříme. Jiné hodnoty dostaneme u měření 1 metr od zdroje světla a úplně jiné hodnoty pak na vzdálenost např. 10 metrů

Interiérové osvětlení v domácnosti se obvykle pohybuje kolem 100–500 lx. Při zatažené obloze se intenzita osvětlení pohybuje okolo 1000 lx

Luxmetr je možné použít jako porovnání 2 zdrojů světla, při měření na stejnou vzdálenost. Při měření na rozdílné vzdálenosti se budou hodnoty samozřejmě lišit

Luxy jsou přesně to, co vidíte na fotkách u firem zabývající se renovacemi světlometů (například RS lighting), prostě srovnání na stejnou vzdálenost

luxmetr kolaz





Porovnání naměřených luxů a svítivosti zdroje v kandelech v závislosti na vzdálenosti měření:

kalkulačka pro výpočet: https://www.rapidtables.com/calc/light/lux-to-candela-calculator.html

vzdálenost luxy kandela
1 metr 100 100
2 metry 100 400
5 metrů 100 2.500
10 metrů 100 10.000



vzdálenost
luxy
kandela
1 metr 100 100
2 metry 25 100
5 metrů 4 100
10 metrů 1 100

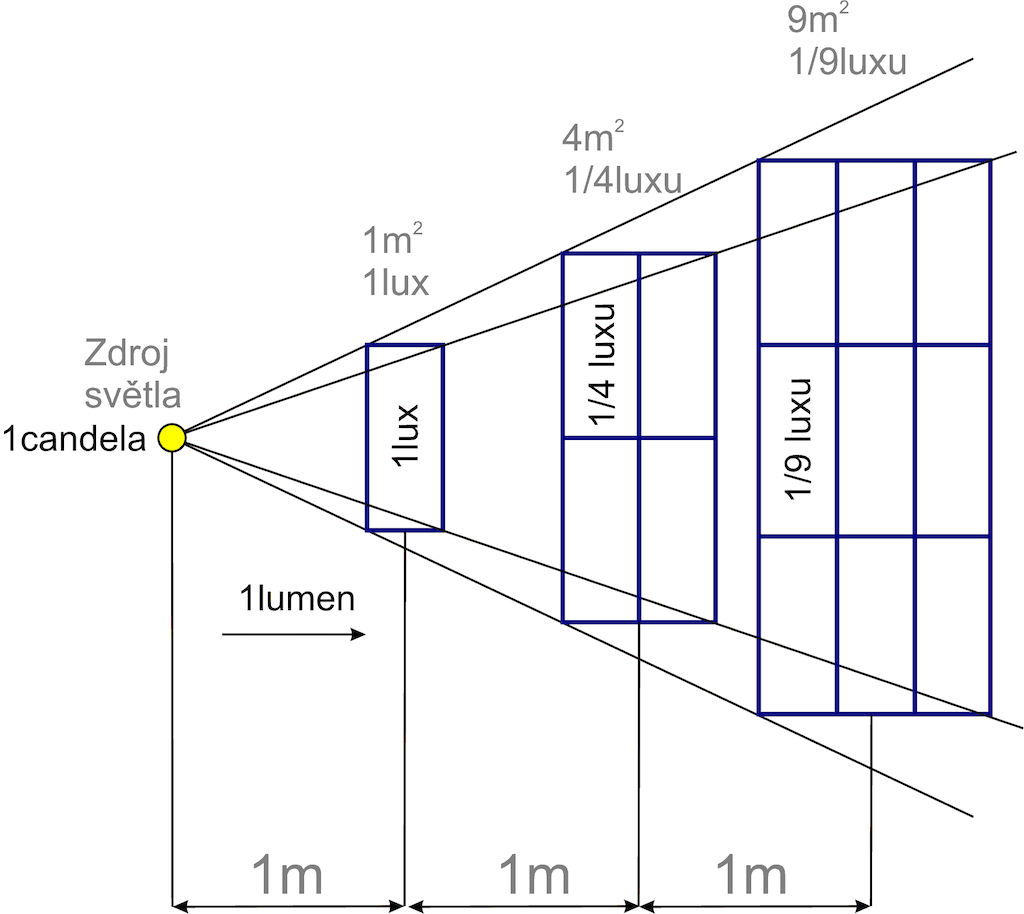

cd vs luxy








3. Shrnutí



Na lumeny se dívejte při výběru LED do světlometů

Při nákupu např. reflektorů s úzkým paprskem světla určených osvětlovaní vzdálených předmětů je možné se rozhodovat podle luxů.

Luxy u LED do světlometů vozidel můžeme měřit až po namontování do reflektoru - ideálně nechat v jednom světle původní žárovku, do druhého LED a porovnat / změřit na stejnou vzdálenost

Pozor na Aliexpress apod, protože "papír snese hodně", tam je potřeba brát to často s vééélkou rezervou (viz.: převod příkonu na světelný tok)

Pokud někde uvidíte například LED H7 se světelným tokem 20.000lm a více, opravdu tomu nevěřte 😀






Článek můžeš bez obav sdílet 😉
